آماده سازی فایل ها برای پرینت سه بعدی

آماده سازی فایل ها برای پرینت سه بعدی (توضیح و چک لیست اصطلاحات اصلاح فایل):

آماده سازی فایل ها برای پرینت سه بعدی دارای نکاتی است که رعایت برخی از آن‌ها الزامی و برخی برای دستیابی به کیفیت بهتر می‌باشد. ایجاد یک مدل برای پرینت سه بعدی در ابتدا می تواند تا حدودی ترسناک باشد. در این پست وبلاگ، نکات ضروری را که طراحان برای داشتن پرینت سه بعدی خیره کننده باید در نظر داشته باشند، پوشش خواهیم داد.

با پایبندی به این چک لیست مطمئن خواهید شد که مدل سه بعدی شما برای پرینت سه بعدی کاملاً آماده است.

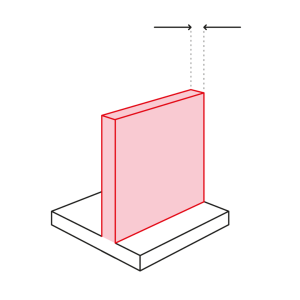

با این حال، پرینترهای سه بعدی به اطلاعاتی در مورد اینکه قصد دارید دیوار جسم مدنظر چقدر ضخیم باشد یا می خواهید یک مدل کاملا جامد چاپ کنید، نیاز دارند. بنابراین، هنگام تبدیل یک مدل سه بعدی به یک چاپ سه بعدی واقعی، اطلاعات ضخامت یا حجم دیوار مورد نیاز است.

ضخامت دیوار به سادگی فاصله بین یک سطح از مدل سه بعدی شما و سطح صاف مقابل آن است. بسیاری از مشکلات چاپ را می توان به مشکلات ضخامت دیوار ردیابی کرد. حداقل ضخامت دیوار قابل چاپ در درجه اول به متریالی که انتخاب می کنید بستگی دارد.

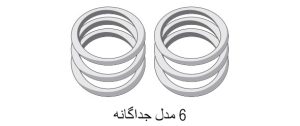

مدل‌های گروهی :

متأسفانه مدل های به اصطلاح گروه بندی شده دلیل رایجی برای لغو سفارش ها هستند. به عنوان مثال، کاربرانی که طرح بالا را با شش پوسته جداگانه آپلود می کنند، اعلان لغو سفارش خود را دریافت می کنند (البته هزینه آنها به طور کامل بازپرداخت می شود).

هنگامی که به بیش از یک چاپ نیاز دارید، به سادگی اشیاء جداگانه را به صورت جداگانه آپلود کنید. اگر چندین بار دقیقاً به همان طرح نیاز دارید، حتی مقداری تخفیف نیز وجود دارد. اگر به قطعات کوچک پلی آمیدی یا آلومیدی نیاز دارید، پس طراحی یک ظرف شبکه ای برای پرینت های سه بعدی خود را در نظر بگیرید.

اگر قصد اضافه کردن جزئیات برجسته یا حکاکی شده مانند متن را دارید، این امر به ویژه مهم است. پایبندی به حداقل اندازه جزئیات باعث می شود همه چیز به همان اندازه خوانا باشد که مد نظر شماست.

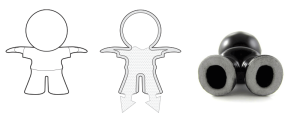

سوراخ‌ها و سوراخ‌های فرار:

مدل توخالی به این معنی است که داخل جسم شما جامد نخواهد بود. طرح‌های جامد لزوماً مشکلی نیستند، محکم‌تر و شکستن آن‌ها سخت‌تر خواهند بود، اما با استفاده از مواد پرینت سه بعدی بیشتر، گران‌تر خواهند بود.

با یک مدل توخالی، فضای داخلی چاپ شما خالی می شود. با این حال، از آنجایی که چاپگرهای ما لایه به لایه چاپ می کنند، مواد چاپ سه بعدی می توانند در داخل مدل شما به دام بیفتند.

اگر می‌خواهید از این کار اجتناب کنید، می‌توانید «حفره‌های فرار» را به طراحی خود اضافه کنید. موادی که برای ساخت پرینت سه بعدی شما استفاده نمی شوند، می توانند حذف شوند.

وضوح (کیفیت) و اندازه فایل:

برای پرینت سه بعدی، رایج ترین فرمت فایل STL (زبان مثلث استاندارد) است که به این معنی است که طرح شما در یک فضای سه بعدی به مثلث ترجمه می شود. اکثر نرم‌افزارهای مدل‌سازی سه بعدی این امکان را دارند که طرح‌های شما را به فرمت فایل STL تبدیل کنند و به شما امکان می‌دهند وضوح مورد نظر را تنظیم کنید.

برای چاپ یک قطعه با مشخصات مناسب، فایل STL باید با وضوح مناسب ساخته شود. فایل های STL با تقسیم کردن سطح به مثلث های به هم پیوسته، شکل بیرونی مدل سه بعدی را مشخص می کنند. در وضوح بالاتر، برنامه CAD مدل را به مثلث‌های کوچک‌تر تقسیم می‌کند تا بتواند شکل مورد نظر را نزدیک‌تر کند.

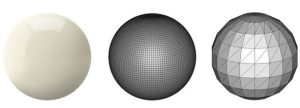

در اینجا یک نمایش تصویری از وضوح های مختلف فایل از بسیار زیاد (چپ) تا کاملاً پایین (راست) آمده است:

در اکثر نرم‌افزارهای مدل‌سازی سه‌بعدی، هنگام خروجی گرفتن یک فایل، از شما خواسته می‌شود تا تلورانس خروجی گرفتن را تعریف کنید. این تلورانس به عنوان حداکثر فاصله بین شکل اصلی و مش STL که خروجی می گیرید، تعریف می شود. ما توصیه می کنیم ۰.۰۱ میلی متر را برای خروجی گرفتن خوب انتخاب کنید. خروجی گرفتن با تلورانس کمتر از ۰.۰۱ میلی متر منطقی نیست زیرا چاپگرهای سه بعدی نمی توانند در این سطح از جزئیات چاپ کنند و فایل شما بی جهت سنگین خواهد بود.

چگونه می توانم وضوح فایل های STL را تغییر دهم؟

وضوح فایل های STL را با دنبال کردن مراحل زیر تغییر دهید:

1. تنظیمات برنامه را بررسی کنید. نحوه خروجی گرفتن مدل ها را تعیین می کند.
2. روی ذخیره کلیک کنید.
3. فرمت قابل اجرا (باینری یا اسکی) (binary or ASCII) را انتخاب کنید.
4. وضوح بهینه را انتخاب کنید یا آن را با توجه به نیازها پیکربندی کنید.

برای اطلاعات بیشتر درباره، مقاله ما درباره فرمت STL را مطالعه کنید.

ابعاد پرینت سه بعدی شرکت ایده آل آرسس پاسارگاد در یک نوبت عبارت است از ۴۰ سانتی متر در طول، ۳۰ سانتی متر در عرض و ۴۲ سانتی متر در ارتفاع.

در صورتی که ابعاد مدل شما بزرگتر از ابعاد ذکر شده در بند بالا باشد، می توان مدل را بصورت تکه تکه در طراحی جدا نمود و پس از مدل سازی سه بعدی توسط پرینتر سه بعدی قطعات را به هم متصل نمود. فرایند اتصال قطعات بدون هزینه می باشد.

فایل ارسالی بایستی یک تکه بوده و از یک نوع ماده ( Material ) در مدل سازی آن استفاده شده باشد.

در مجموعه ی مونتاژی ایده آل آرسس پاسارگاد  چاپ قطعات را انجام داده و عملیات مونتاژ بر عهده مشتری است.در صورت تمایل، عملیات مونتاژ و سرهم کردن قطعات توسط شرکت انجام شده و هزینه آن به مبلغ فاکتور اضافه خواهد شد.

زمان پرینت یک مدل تابع متغییر های اندازه‌ی مدل، ضخامت دیواره‌ها، سطوح با شیب منفی و یا مسقف و همچنین دقت پرینت می باشد.

معماران و طراحان ساختمان جهت ساخت ماکت می توانند ضخامت دیواره ها را در زمان پرینت حداقل ۱/۶ میلی متر لحاظ کنند و جهت کاهش هزینه سقف و قسمت های با شیب منفی را جداگانه ارسال نمایند.

در صورت بروز هر گونه سوال با ما تماس بگیرید.
