فرمت STL

فایل STL چیست؟

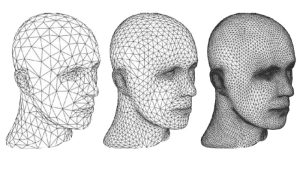

یک فایل با فرمت STL یک قالب ساده و قابل حمل است که توسط سیستم های طراحی به کمک کامپیوتر (CAD) برای تعریف هندسه جامد برای قطعات با قابلیت چاپ سه بعدی استفاده می شود. یک فایل STL اطلاعات ورودی را برای پرینت سه بعدی با مدل‌سازی سطوح جسم به‌عنوان مثلث‌هایی که لبه‌ها و رئوس را با دیگر مثلث‌های همسایه برای پلتفرم ساخت به اشتراک می‌گذارند، ارائه می‌کند. وضوح فایل STL بر کیفیت قطعات پرینت سه بعدی تأثیر می گذارد – اگر وضوح فایل خیلی بالا باشد، مثلث ممکن است با هم همپوشانی داشته باشد، اگر خیلی کم باشد، مدل دارای شکاف هایی است که آن را غیرقابل چاپ می کند. بسیاری از پرینترهای سه بعدی نیاز به یک فایل STL برای چاپ دارند، با این حال این فایل ها را می توان در اکثر برنامه های CAD ایجاد کرد.

خروجی گرفتن فایل با فرمت Stl از سالیدورکس:

1. به منوی File رفته و روی Save As کلیک کنید.
2. برای قسمت Save as type فرمت (STL (*.stl را انتخاب کنید.
3. خروجی را از نوع binary انتخاب کنید.
4. در تنظیمات ‘Resolution’ روی Custom کلیک کنید و مقدار ‘deviation’ را روی ۱mm و angle را روی ۵° تنظیم کنید.
5. Save all components in a single file را تیک دار کنید، سپس روی دکمه OK کلیک کنید.
6. نام مناسبی را برای فایل خود انتخاب کنید و در نهایت روی دکمه save کلیک کنید.

خروجی گرفتن فایل با فرمت Stl از نرم افزار Inventor-Mechanical Desktop:

شما می توانید از  قطعات هم به صورت جدا گانه و هم کلی خروجی بگیرید.

1. به سربرگ Manage رفته و از قسمت Update panel، روی Rebuild All کلیک کنید.
2. از منوی File زیر منوی Save as گزینه Save Copy As را انتخاب کنید.
3. فرمت STL را انتخاب کنید.
4. نامی را برای فایلتان تایپ کنید.
5. Options را انتخاب کنید.
6. از قسمت Format، Binary را نتخاب کنید
7. از قسمت Units واحد آن را mm or inches قرار دهید.
8. Resolution را روی High تنظیم کنید.
9. و در نهایت Save کنید.

خروجی گرفتن فایل با فرمت Stl از نرم افزار ZBrush:

برای خروجی گرفتن از نرم افزار ZBrush شما نیاز به پلاگین (3D Print Exporter) دارید. گاهی پلاگین همراه با  نصب اولیه برنامه ZBrush نصب می شود.

بعد از نصب پلاگین فوق برای تبدیل فایل خود به فرمتSTL  موارد زیر را دنبال کنید:

1. یک ZTool را برای خروجی گرفتن لود کنید، مانند Demo Soldier و در پالت ZPlugin منوی 3D Print Exporter  را باز کنید.
2. چنانچه لازم باشد آپشن All SubTool option را فعال یا غیر فعال کنید.
3. برای بدست آوردن اندازهbounding box ZTool ، روی دکمه Update Size Ratios کلیک کنید.
4. برای مشخص کردن اندازه شی جهت خروجی گرفتن، یکی از سه دستگیره اسلایدر را تغییر دهید. با توجه به واحد اندازه‌گیری روی دکمه “in”   یا  “mm”(اینچ یا میلیمتر) کلیک کنید.
5. در نهایت روی فرمت مورد نظر کلیک کنید.

خروجی گرفتن فایل با فرمت Stl از نرم افزار AutoCAD:

نکته: شما فقط می توانید اشیائ و قطعات سه بعدی (solid) را به فرمت STL تبدیل کنید.

1. از قسمت command prompt عبارت  “FACETRES” را تایپ کند.
2. “FACETRES“ را روی ۱۰ تنظیم کنید.
3. “STLOUT”  را تایپ کنید.
4. آبجکتها را انتخاب کنید.
5. دکمه Y را بزنید یا کلید Enter را فشار دهید تا فایل دودوئی (باینری) STL ایجاد شود. [Yes]
6. نام فایل را درج کنید.
7. در نهایت Save کنید.

خروجی گرفتن فایل با فرمت Stl از نرم افزار 3D Max:

1. به منوی File رفته و از زیر منوی Application Menu روی Export کلیک کنید.
2. فرمت StereoLitho *.stl را اتنخاب کنید.
3. نامی را برای فایل خود درج نمایید.
4. Binary را انتخاب کنید.
5. دکمه Save را کلیک کنید.
6. گزینه OK را انتخاب کنید.

خروجی گرفتن فایل با فرمت Stl از نرم افزار CATIA:

کتیا یک دستور تبدیل داخلی واقعا عالی دارد. روی File > Save As کلیک کنید، سپس از طریق کادر محاوره ای محل ذخیره فایل را انتخاب کنید. بعد، روی Save As Type کلیک کنید، در حال حاضر باید CATPart باشد، اما روی فلش کلیک کنید تا همه گزینه‌ها را ببینید. در بالای لیست stl را مشاهده خواهید کرد.
