نوار نقالههای مارپیچ
عنصری کلیدی در صنعت جابهجایی مواد فلهای
نوار نقاله مارپیچ، که اغلب به آن کانوایر auger نیز میگویند، یکی از تطبیقپذیرترین، مقرونبهصرفهترین و پرکاربردترین روشها برای جابهجایی مواد فلهای در طیف گستردهای از صنایع است. از انتقال غلات در یک مزرعه گرفته تا جابهجایی ضایعات صنعتی در یک کارخانه تولیدی، طراحی ساده اما مؤثر آن آزمون زمان را پس داده است.
ایدهآل آرسس پاسارگاد در این مقاله به بررسی عمیق انواع، اجزاء، ملاحظات طراحی، کاربردها، مزایا، محدودیتها و روندهای آینده نوار نقالههای مارپیچ میپردازد.

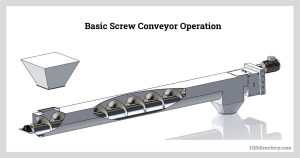

نوار نقاله مارپیچ چیست؟
نوار نقاله مارپیچ یک مکانیسم است که از یک تیغه پیچ مارپیچی دوار به نام فلایتینگ (flighting) در داخل یک لوله یا ناودانی برای حرکت دادن مواد مایع یا دانهای استفاده میکند. اصل اولیه آن مشابه پیچ ارشمیدس، یکی از اولین ماشینهای مهندسی شده است که برای بالا بردن آب جهت آبیاری استفاده میشد. با چرخش پیچ، مواد توسط صفحه شیبدار فلایتینگ به سمت جلو و در امتداد ناودانی رانده میشوند.

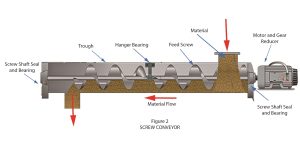

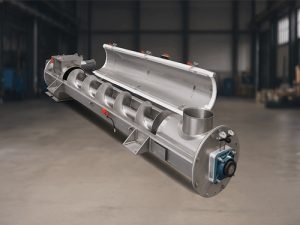

اجزای تشکیلدهنده نوار نقاله مارپیچ
یک نوار نقاله مارپیچ افقی استاندارد از چندین جزء کلیدی تشکیل شده است:
ناودانی (Trough):
محفظهای که مواد در حال انتقال را در خود جای میدهد. میتواند به صورت ناودانی U شکل (با رویه باز) یا یک لوله (بسته) باشد. از لوله برای مواد گردوغباری، خطرناک یا شکننده استفاده میکنند.
مارپیچ (Auger):
عنصر اصلی که شامل یک فلایتینگ هلیکوئیدی (یک مارپیچ پیوسته) متصل شده به یک لوله مرکزی (شفت) میباشد. فلایتینگ قسمتی است که در واقع مواد را جابهجا میکند.
سیستم محرکه (Drive Unit):
نیروی لازم برای چرخش مارپیچ را تأمین میکند. این سیستم معمولاً شامل یک موتور الکتریکی، یک کاهنده دور (گیربکس) و تسمههای V شکل یا یک اتصال دایرکت درایو میباشد.
نقاط بارگیری و تخلیه (Inlet & Discharge Points):
روزنههایی که مواد از آنها بارگیری (ورودی) و تخلیه (خروجی) میشوند. میتوان چندین نقطه ورودی و خروجی را برای سیستمهای پیچیده پیکربندی کرد.
یاتاقانهای آویز (Hanger Bearings):
یاتاقانهای میانی هستند که در نوار نقالههای بلند برای جلوگیری از خم شدن شفت مارپیچ استفاده میشوند. آنها نقطه اصلی سایش هستند.
یاتاقانها (Bearings):
شفت مارپیچ را نگه داشته و تراز آن را حفظ میکنند.
یاتاقانهای انتهایی (End Bearings):
در انتهای نوار نقاله قرار دارند.

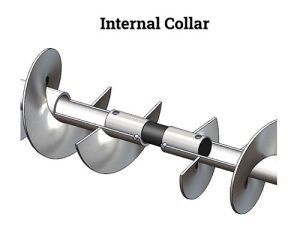

کوپلینگها (Couplings):
بخشهای مختلف شفت مارپیچ را به هم متصل میکنند.
نوارهای عایق انتهایی (End Seals):
از نشت مواد به بیرون از یاتاقانهای انتهای نوار نقاله جلوگیری میکنند.
انواع نوار نقاله های مارپیچ
نوار نقالههای مارپیچ به صورت یک اندازه برای همه نیستند. کاربردهای مختلف به طراحیهای متفاوتی نیاز دارند:
نوار نقاله مارپیچ افقی:
متداولترین نوع، برای حرکت دادن مواد در یک خط مستقیم روی یک سطح افقی یا با شیب کمی (تا حدود ۱۵-۲۰ درجه) استفاده میشود.

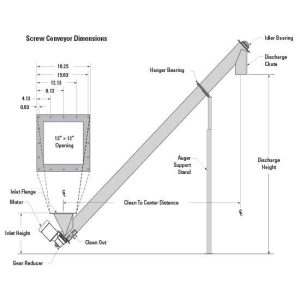

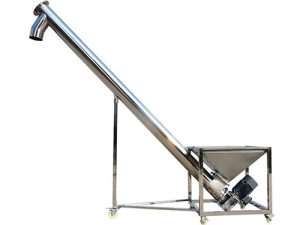

نوار نقاله مارپیچ مایل:
برای بالا بردن مواد استفاده میشود. با افزایش زاویه شیب، بازدهی و ظرفیت نوار نقاله به میزان قابل توجهی کاهش مییابد. اغلب به طراحیهای خاصی مانند فلایتینگ با گام کوتاهتر یا محفظههای لولهای نیاز است.
نوار نقاله مارپیچ عمودی:
بهطور خاص برای بالا کشیدن مواد به صورت مستقیم طراحی شده است. این نوع بر اساس اصل متفاوتی عمل میکند و از یک مارپیچ پرسرعت برای وارد کردن نیروی گریز از مرکز به مواد و فشار دادن آنها به دیواره محفظه استفاده میکند، سپس مواد به سمت بالا منتقل میشوند. برای انتقال عمودی بسیار کارآمد است.
نوار نقاله مارپیچ بدون شفت (Shaftless):
به جای یک لوله مرکزی، فلایتینگ قوی و خودنگهدار است. برای مواد چسبنده، ویسکوز یا رشتهای (مانند لجن فاضلاب، ضایعات غذایی یا خاک اره) که ممکن است به دور یک شفت مرکزی بپیچند، ایدهآل است.
نوار نقاله مارپیچ کفرو (چند مارپیچی) (Live Bottom/Multi-Screw):
دارای چندین مارپیچ است که به صورت کنار هم در یک ناودانی واحد قرار گرفتهاند. اغلب در زیر هاپرها یا سیلوها برای ایجاد تخلیه یکنواخت و “غرقابی” و جلوگیری از پل زنی مواد استفاده میشود.
نوار نقاله مارپیچ انعطافپذیر (Flexible):
مارپیچ از فولادی فنری ساخته شده و در داخل یک لوله پلاستیکی انعطافپذیر میچرخد. بسیار قابل حمل و عالی برای بارگیری/تخلیه کیسهها، بشکهها یا ظروف و برای جابهجایی مواد آزادجریان در مسافتهای کوتاه.
ملاحظات کلیدی در طراحی
طراحی یک نوار نقاله مارپیچ مؤثر نیاز به تحلیل دقیق ویژگیهای مواد و الزامات عملیاتی دارد:
- ویژگیهای مواد: این مهمترین عامل است.
- چگالی فلهای (Bulk Density): اندازه و قدرت مورد نیاز را تعیین میکند.
- قابلیت جریان (Flowability): میزان سهولت جریان مواد (مثلاً مواد آزادجریان مانند غلات در مقابل مواد ویسکوز مانند کیک فیلتر).
- سایندگی (Abrasiveness): مقاومت سایشی مورد نیاز فلایتینگ و ناودانی را تعیین میکند.
- خورندگی (Corrosiveness): جنس مواد ساخت را دیکته میکند (مانند فولاد ضدزنگ، فولاد کربنی، پوششهای مقاوم در برابر سایش).
- اندازه و شکل ذرات: بر نوع فلایتینگ و فاصله مورد نیاز تأثیر میگذارد.
- رطوبت و دما: بر جریان مواد تأثیر گذاشته و ممکن است نیاز به آببندهای خاص یا ویژگیهای خنککننده داشته باشد.
- ظرفیت (فوت مکعب در ساعت): حجم موادی که باید در واحد زمان جابهجا شود.
- طول و شیب: مسافت کلی و تغییر ارتفاعی که مواد باید طی کنند.
- سرعت (دور در دقیقه – RPM): سرعت چرخش مارپیچ. سرعتهای بالاتر ظرفیت را افزایش میدهند اما همزمان باعث افزایش سایش، تخریب مواد شکننده و مصرف انرژی میشوند.
- الزامات اسب بخار (قدرت موتور): بر اساس ظرفیت، طول، شیب و ویژگیهای خاص مواد سازنده («ضریب اسب بخار» آن) محاسبه میشود.
کاربردهای نوار نقاله های مارپیچ
نوار نقالههای مارپیچ در صنایعی که با مواد فلهای سر و کار دارند، همهجا حاضر هستند:
- کشاورزی: جابجایی و اندازهگیری غلات، ذرت، سویا، خوراک دام و کود.
- صنایع غذایی: جابهجایی شکر، آرد، نمک، ادویهجات، غلات و ضایعات غذایی. غالباً از جنس فولاد ضدزنگ برای رعایت بهداشت ساخته میشوند.
- تصفیه آب و فاضلاب: انتقال لجن آبگیری شده (بیوسولید)، گریت و آشغالهای گرفته شده. طراحیهای بدون شفت در این مورد متداول هستند.
- معدن و مواد معدنی: انتقال سیمان، سنگ آهک، خاک رس، گچ و سایر سنگدانهها.
- صنایع شیمیایی و پلاستیک: انتقال کلوخها، پودرها، تکهها و سایر مواد شیمیایی صنعتی.
- خمیر و کاغذ: جابهجایی خاک اره، تراشه چوب و محصولات ضایعاتی.
مزایا و محدودیتها
| محدودیتها | مزایا |
|---|---|
| برای همه مواد مناسب نیست. میتواند مواد شکننده را تخریب کند و برای مواد بسیار چسبنده یا چسبیده به هم ضعیف عمل میکند. | طراحی ساده، نصب و نگهداری آسان |
| محدودیت در طول و شیب. که نیازمند قدرت در فواصل طولانی یا زوایای بالا هستند، بازدارنده میشود. | مقرونبهصرفه در مقایسه با سایر سیستمهای انتقال مانند نوار نقالههای پنوماتیک |
| یاتاقانهای آویز میانی یک قطعه مصرفی هستند و میتوانند نقطه نگهداری، بهویژه با مواد ساینده، باشند. | فضای اشغالی کوچکی دارد و میتواند برای ضد گردوغبار و ضد آب بودن محصور شود. |
| مواد ممکن است در ناودانی فشرده یا سیال شوند و جریان را مختل کنند. | امکان درنظر گرفتن چندین نقطه بارگیری و تخلیه وجود دارد. |
| بازدهی با افزایش شیب به شدت کاهش مییابد. | می تواند طیف گستردهای از مواد را پوشش دهد، از داغ تا سرد، خشک تا نیمه مایع و ساینده تا بیضرر. |
روندهای آینده در فناوری نوار نقاله های مارپیچ
نوار نقاله مارپیچ ساده در حال تکامل با فناوریهای مدرن است:
مواد و پوششهای پیشرفته:
استفاده فزاینده از آلیاژها و پوششهای فوق سخت و مقاوم در برابر سایش (مانند پوششهای کروم کاربید) برای افزایش طول عمر قطعات در کاربردهای خشن، که منجر به کاهش خربی و هزینههای تعمیر و نگهداری میشود.
نوار نقالههای هوشمند :
ادغام سنسورهای اینترنت اشیاء (IOT) برای نظارت بر عملکرد در زمان واقعی.
سنسورها میتوانند موارد زیر را ردیابی کنند:
- دمای یاتاقان برای پیشبینی خرابیها.
- گشتاور و مصرف توان برای تشخیص گیرکرد یا انسداد.
- ارتعاش برای شناسایی ناهماهنگی یا عدم تعادل.
- سنسورهای سطح برای نظارت بر جریان مواد.
نگهداری و تعمیرات پیشبینانه (Predictive Maintenance):
دادههای حاصل از سنسورهای هوشمند به پلتفرمهای نرمافزاری تغذیه میشوند که از هوش مصنوعی و یادگیری ماشین برای پیشبینی زمان نیاز به تعمیر و نگهداری استفاده میکنند و مدل را از واکنشپذیر به فعال تغییر میدهند.
نرمافزارهای بهبودیافته CAD و شبیهسازی:
نرمافزارهای طراحی پیشرفته به مهندسان اجازه میدهند تا جریان مواد را شبیهسازی کنند، نقاط احتمالی گیرکردگی یا سایش را شناسایی کرده و طراحی را به صورت مجازی قبل از ساخت بهینه کنند که این امر به کاهش خطاهای پرهزینه منجر میشود.
طراحی بهداشتی :
در صنایع غذایی و دارویی، روندها به سمت طراحیهایی با قابلیت تمیزکاری آسانتر، با شکافهایی کمتر، اتصالاتی بهبودیافته و سطوح صیقلی برای برآورده کردن معیارهای سختگیرانه بهداشتی در حرکت هستند.
نتیجهگیری
نوار نقاله مارپیچ به دلیل سادگی، قابلیت اطمینان و تطبیقپذیری خود، همچنان یک ابزار ضروری در جابهجایی مواد فلهای باقی مانده است. اگرچه محدودیتهایی دارد، اما درک اجزاء، انواع و اصول طراحی صحیح آن، کلید انتخاب و پیادهسازی یک سیستم موفق است. با پیشرفت فناوری، ادغام سنسورهای هوشمند و مواد جدید بادوام، این اختراع ancient را تضمین خواهد کرد که همچنان به عنوان یک جزء ضروری و بهینه از صنعت مدرن برای سالیان آینده باقی بماند.
شرکت ایدهآل آرسس پاسارگاد قادر به طراحی و مهندسی کلیه انواع نوار نقالهها مطابق با آخرین استانداردهای روز و نیازهای خاص صنایع مختلف میباشد. جهت کسب اطلاعات بیشتر و مشاهده نمونه پروژههای طراحیشده، میتوانید اینجا کلیک کنید. همچنین جهت سفارش نوار نقاله میتوانید از طریق شماره تماسهای زیر اقدام فرمایید:
