نوار نقاله (Belt Conveyor)
نوار نقاله (Belt Conveyor) چیست؟
نوار نقاله (Belt Conveyor) یک سیستم مکانیکی برای جابجایی مواد فله (مانند غلات، زغال سنگ، سنگ معدن، شن) یا کالاهای بستهبندی شده (مانند جعبهها، کیسهها) از یک محل به محل دیگر است. این سیستم شامل یک حلقه بیپایان (نوار نقاله) است که حول دو یا چند قرقره میچرخد و توسط یک موتور به حرکت درمیآید.
نوار نقاله در چه صنایعی استفاده میشود؟
- معدن
- کشاورزی
- تولیدی
- انبارداری و لجستیک
- فرآوری مواد غذایی
- ساختوساز

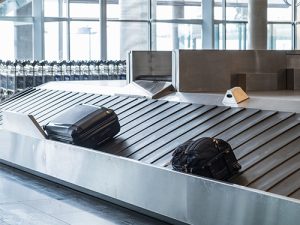

- فرودگاهها (سیستم حمل بار)
اجزای اصلی نوار نقاله
- نوار نقاله
- قرقرهها
- غلتکها (رولیکها)
- سیستم محرکه
- نقاط بارگیری و تخلیه
- تمیزکنندههای نوار
- تجهیزات ایمنی
انواع نوار نقاله
| نوع | توضیحات | کاربردها |
|---|---|---|

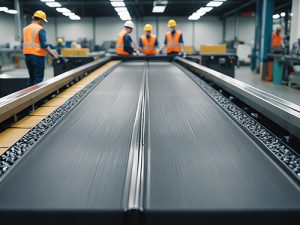

| نوار نقاله تخت | نوار صاف برای انتقال افقی | بستهبندی، خطوط مونتاژ |

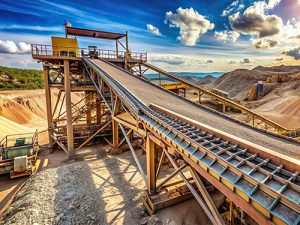

| نوار نقاله شیاردار | نوار به شکل شیار برای مواد فله | معدن، کشاورزی |
| نوار نقاله شیبدار | انتقال مواد به سمت بالا یا پایین | سیلوهای غله، ساختوساز |
| نوار نقاله مدولار | نوارهای پلاستیکی متصلشونده | فرآوری مواد غذایی، بطریریزی |
| نوار نقاله مغناطیسی | با آهنربا برای حمل قطعات فلزی | بازیافت، فلزکاری |

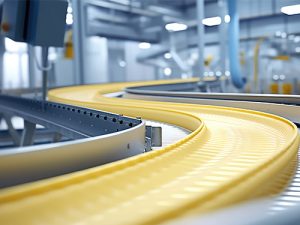

| نوار نقاله منحنی | حرکت در مسیرهای منحنی | انبارها، فرودگاهها |
| نوار نقاله قابل حمل | قابل جابجایی و تنظیم | ساختوساز، بارگیری کامیونها |
| نوار نقاله عاجدار | شیبهای تند | جلوگیری از بازگشت مواد |

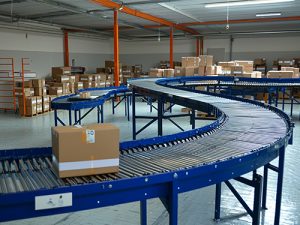

| نوار نقاله بستر رولری | بارهای سنگین | اصطکاک کم |
| نوار نقاله ساندویچی | انتقال عمودی | بدون ریزش مواد |
| نوار نقاله توری فلزی | کالاهای با دمای بالا | مقاوم در برابر گرما |
| نوار نقاله مارپیچی | صرفهجویی در فضا | طراحی فشرده |
راهنمای ملاحظات طراحی نوار نقاله
طراحی بهینه نوار نقاله مستلزم در نظر گرفتن سه فاکتور کلیدی به صورت همزمان است:
- ویژگیهای مواد انتقالی (از جمله چگالی، سایندگی و رطوبت)
- شرایط محیطی (دما، رطوبت و فضای موجود)
- نیازهای عملیاتی (ظرفیت، سرعت و مسافت انتقال)
یک طراحی موفق باید علاوه بر تامین الزامات فنی، به ملاحظات اقتصادی (هزینه سرمایهگذاری و عملیاتی) و مسائل ایمنی (سیستمهای توقف اضطراری و محافظت از اپراتور) نیز توجه ویژهای داشته باشد. انتخاب دقیق نوع نوار (عرض، تعداد لایه و جنس پوشش)، سیستم محرکه (توان موتور و نوع گیربکس) و ساختار مکانیکی (جنس شاسی و آرایش رولیکها) بر اساس این پارامترها، پایهریزی یک سیستم پایدار و کارآمد را ممکن میسازد
در ادامه به بررسی ویژگی های مواد انتقالی و تاثیر شرایط محیطی میپردازیم:
۱. ویژگیهای مواد
خصوصیات کلیدی تاثیرگذار بر طراحی:
– چگالی فله (kg/m³): عرض نوار و توان مورد نیاز را تعیین میکند
– اندازه و شکل ذرات: انتخاب رولیکها و نقاط انتقال را تحت تاثیر قرار میدهد
– سایندگی: بر ضخامت پوشش نوار و مقاومت در برابر سایش تاثیر میگذارد
– میزان رطوبت: بر چسبندگی مواد و نیازهای تمیزکاری تاثیرگذار است
– دما: انتخاب جنس نوار را تعیین میکند
– خورندگی: مواد سازهای را مشخص مینماید
۲. نیازهای ظرفیتی
روش محاسبه:
Q = 3600 × A × v × ρ × k
که در آن:
Q = ظرفیت (تن در ساعت)
A = سطح مقطع (m²)
v = سرعت نوار (m/s)
ρ = چگالی فله (t/m³)
k = ضریب بازدهی (۰.۷۵-۰.۹۵)
طراحی نقطه انتقال در نوار نقالهها
طراحی بهینه نقاط انتقال در سیستمهای نوار نقاله یکی از چالشبرانگیزترین و در عین حال حیاتیترین جنبههای مهندسی مواد محسوب میشود. این نقاط که در محل تغییر مسیر، تخلیه یا اتصال نوارها قرار میگیرند، تأثیر مستقیمی بر راندمان انتقال، میزان سایش تجهیزات و ایمنی عملیاتی دارند. یک طراحی اصولی باید همزمان جریان یکنواخت مواد، کنترل گرد و غبار و حداقل کردن تنشهای مکانیکی را تضمین نماید. امروزه با بهرهگیری از شبیهسازی دینامیک سیالات (CFD) و مواد پیشرفته ضدسایش، میتوان نقاط انتقالی طراحی کرد که تا ۳۰% از هزینههای نگهداری بکاهد و عمر مفید سیستم را افزایش دهد. توجه به پارامترهایی مانند زاویه برخورد مواد، سرعت انتقال و ویژگیهای فیزیکی مواد در این طراحی از ضروریات است
اجزای حیاتی در طراحی نقاط انتقال نوار نقاله
- سیستمهای هدایت مواد (Material Flow Systems)
- سیستمهای کنترل گردوغبار (Dust Control Systems)
- سیستمهای محافظت از نوار (Belt Protection)
- سیستمهای نظارتی و کنترلی
- سازه و اتصالات
هندسه نوار نقاله
۱- نوار نقالههای افقی
نوار نقاله افقی پرکاربردترین نوع سیستمهای انتقال مواد است که برای جابهجایی مواد در سطحی صاف و بدون تغییر ارتفاع طراحی شده است
ویژگیهای کلیدی:
-
زاویه شیب: ۰ تا ۱۰ درجه
-
سرعت استاندارد: ۰.۵ تا ۴ متر بر ثانیه
-
ظرفیت انتقال: تا ۵۰۰۰ تن در ساعت
نوار نقاله افقی با طراحی مناسب میتواند:
-
تا ۳۰% در هزینههای عملیاتی صرفهجویی ایجاد کند
-
عمر مفید بیش از ۱۰ سال داشته باشد
-
بازدهی انتقال تا ۹۹% را تضمین نماید
۲-نوار نقالههای شیبدار
نوار نقاله شیبدار برای انتقال مواد در سطوح مایل طراحی شده و قابلیت جابهجایی مواد به سمت بالا (بالارو) یا پایین (پایینرو) را دارد
ویژگیهای کلیدی:
-
زاویه شیب استاندارد: 10° تا ۳۰°
-
حداکثر زاویه قابل طراحی: تا ۴۵° با نوارهای ویژه
-
سرعت انتقال: 0.۵ تا ۳.۵ متر بر ثانیه
-
ظرفیت انتقال: تا ۳۰۰۰ تن در ساعت
نوار نقاله شیبدار با رعایت اصول طراحی میتواند:
-
تا ۳۵% در فضای مورد نیاز صرفهجویی کند
-
هزینههای عملیاتی را تا ۲۵% کاهش دهد
-
ایمنی انتقال مواد فله را افزایش دهد
۳- نوار نقالههای عمودی
نوار نقاله عمودی (Vertical Belt Conveyor) سیستمهایی هستند که امکان انتقال مواد را در مسیر عمودی یا نزدیک به عمود (تا ۹۰ درجه) فراهم میکنند. این سیستمها جایگزین مناسبی برای بالابرهای سطلی در بسیاری از کاربردها محسوب میشوند
ویژگیهای کلیدی:
-
زاویه انتقال: 70° تا ۹۰°
-
سرعت انتقال: 0.۱ تا ۲.۵ متر بر ثانیه
-
ظرفیت انتقال: تا ۵۰۰ تن در ساعت
-
حداکثر ارتفاع: تا ۱۵۰ متر در یک واحد لغو
نوار نقاله عمودی با رعایت اصول طراحی:
-
تا ۴۰% در فضای مورد نیاز صرفهجویی میکند
-
مصرف انرژی را تا ۳۰% کاهش میدهد
-
ایمنی انتقال مواد را افزایش میدهد
محاسبه توان نوار نقاله
محاسبه توان مورد نیاز نوار نقاله یکی از اساسیترین مراحل طراحی است که مستقیماً بر بازدهی انرژی، هزینههای عملیاتی و طول عمر سیستم تأثیر میگذارد. این محاسبات با در نظر گرفتن عوامل کلیدی مانند ویژگیهای مواد (چگالی، سایندگی و رطوبت)، پارامترهای مکانیکی (طول نوار، ارتفاع انتقال و سرعت) و شرایط محیطی(دما و اصطکاک) انجام میشود. فرمولهای استاندارد نظیر روش CEMA و DIN 22101 با ترکیب مؤلفههای مقاومت افقی، عمودی و اصطکاکی، توان دقیق را محاسبه میکنند. انتخاب صحیح موتور با اعمال ضریب ایمنی مناسب (معمولاً ۱.۲ تا ۱.۵) و در نظر گرفتن راهاندازی نرم (Soft Start) از اضافهبار جلوگیری کرده و بهینهسازی مصرف انرژی را ممکن میسازد. این محاسبات پایهای برای طراحی اقتصادی و پایدار سیستمهای انتقال مواد محسوب میشوند.
P = (C × L × Q)/367 + (Q × H)/367 + (k × L × v)/1000
-
P: توان مورد نیاز (kW)
-
C: ضریب مقاومت (۰.۰۲ تا ۰.۰۵)
-
L: طول افقی نوار (m)
-
Q: ظرفیت انتقال (t/h)
-
H: ارتفاع عمودی (m)
-
k: ضریب اصطکاک نوار (۰.۰۳ تا ۰.۰۷)
-
v: سرعت نوار (m/s)
اشتباهات متداول در طراحی نوار نقاله
طراحی نوار نقالهها علیرغم ظاهر ساده، مستلزم دقت مهندسی بالا و توجه به جزئیات فنی است که غفلت از آنها میتواند به مشکلات عملیاتی پرهزینه منجر شود. از جمله اشتباهات متداول میتوان به محاسبات نادرست توان مورد نیاز، انتخاب نامناسب نوع نوار نسبت به ویژگیهای مواد، طراحی غیربهینه نقاط انتقال که باعث افزایش سایش میشود، بی توجهی به انبساط حرارتی در نوارهای بلند، و در نظر نگرفتن فضای کافی برای تعمیرات و نگهداری اشاره کرد. بسیاری از این خطاها ناشی از برآورد نادرست شرایط واقعی کارکرد، استفاده از ضرایب ایمنی نامناسب یا عدم توجه به استانداردهای روز صنعت هستند. این اشتباهات نه تنها باعث کاهش راندمان انتقال مواد و افزایش هزینههای عملیاتی میشوند، بلکه میتوانند عمر مفید تجهیزات را به شدت کاهش داده و ایمنی اپراتورها را به خطر بیندازند. آگاهی از این خطاهای رایج و پیشگیری از آنها در مرحله طراحی، کلید دستیابی به سیستمهای انتقال مواد کارآمد و پایدار است.
طراحی نوار نقالهها اغلب با خطاهای رایجی همراه است که میتواند به کاهش راندمان، افزایش هزینههای تعمیرات و حتی اختلال در فرآیند تولید منجر شود. از جمله این اشتباهات میتوان به موارد زیر اشاره کرد:
- انتخاب نادرست نوع نوار
- محاسبات نادرست توان و کشش
- طراحی غیربهینه نقاط انتقال
- بی توجهی به انبساط حرارتی
- جایگذاری نامناسب رولیکها
- عدم توجه به الزامات تعمیر و نگهداری
- انتخاب نادرست سیستم تمیزکننده
- عدم پیشبینی سیستمهای ایمنی
- بی توجهی به شرایط محیطی
- استانداردهای ناکافی در ساخت
راهکارهای اجتناب از این اشتباهات:
- انجام محاسبات دقیق بر اساس استانداردهای بینالمللی (CEMA, DIN)
- استفاده از نرمافزارهای شبیهسازی (مانند Belt Analyst)
- مشاوره با متخصصان باتجربه در زمینه طراحی نوار نقاله
- در نظرگیری شرایط واقعی کارکرد و مواد انتقالی
- اعمال ضرایب ایمنی مناسب بر اساس پیچیدگی پروژه
اجتناب از این اشتباهات نه تنها باعث کاهش هزینههای عملیاتی و افزایش عمر مفید تجهیزات میشود، بلکه ایمنی کارکنان و قابلیت اطمینان سیستم را نیز به طور قابل توجهی بهبود میبخشد.
چالشهای پیشرو در طراحی نوار نقالهها
طراحی نوار نقالههای کارآمد با چالشهای متعددی روبرو است که نیازمند راهکارهای مهندسی هوشمندانه میباشد. مهمترین این چالشها شامل انتقال مواد با ویژگیهای خاص (چسبنده، ساینده یا حساس به دما)، تأمین پایداری سیستم در شرایط عملیاتی سخت (رطوبت بالا، دمای شدید یا محیطهای خورنده)، و بهینهسازی مصرف انرژی در حین حفظ کارایی سیستم میشود. طراحیهای امروزی همچنین باید ملاحظات ایمنی پیشرفته و انعطافپذیری در برابر تغییرات ظرفیت را مدنظر قرار دهند. چالشهای فنی مانند کنترل دقیق گردوغبار، کاهش سایش تجهیزات و مدیریت نویز و ارتعاش نیز از دیگر مواردی هستند که مهندسان در طراحی سیستمهای مدرن نوار نقاله با آنها مواجه میباشند. غلبه بر این چالشها مستلزم تلفیق دانش مواد پیشرفته، روشهای محاسباتی دقیق و فناوریهای نوین مانیتورینگ است
نتیجهگیری
نوار نقالهها (Belt Conveyor) در جابجایی مواد نقش اساسی دارند و با کارایی، قابلیت اطمینان و مقرونبهصرفه بودن خود، صنایع مختلف را متحول کردهاند. نوار نقالهها در طرحهای مختلفی برای پاسخگویی به نیازهای صنعتی تولید میشوند. چه برای انتقال مواد فله در معدن، محصولات حساس در فرآوری مواد غذایی یا بارهای سنگین در تولید، نوعی از نوار نقاله وجود دارد که برای کار بهینه شده است. درک این تنوع به انتخاب کارآمدترین و مقرونبهصرفهترین راهحل کمک میکند.
صنعت نوار نقاله به سمت هوشمندی کامل، پایداری محیطی و کارایی بیسابقه در حرکت است. شرکتهای پیشرو در حال سرمایهگذاری روی این فناوریها هستند تا مزیت رقابتی کسب کنند. پیشبینی میشود تا ۲۰۳۰ شاهد تحولات زیر باشیم:
- کاهش ۴۰% مصرف انرژی
- افزایش ۶۰% سرعت انتقال
- کاهش ۸۰% توقفات برنامهریزی نشده
- عمر مفید ۲ برابری تجهیزات
